一、 系统简介：

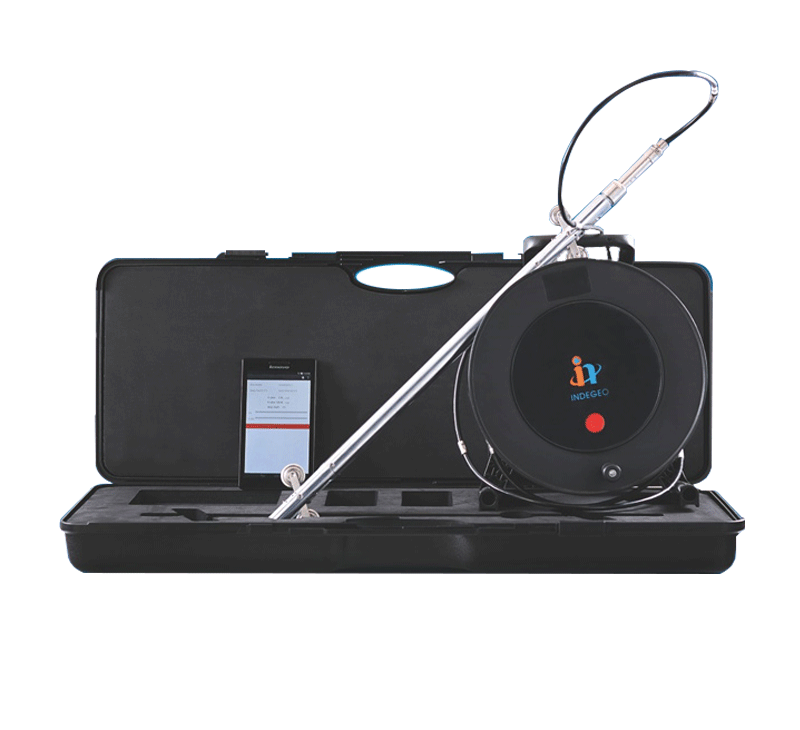

INDEGEO-IN1000型MEMS活动式数字测斜仪是测斜仪系统技术的一大飞跃，它是当今世界上最先进的微电子机械系统（MEMS）数字式测斜仪，相对于原来的测斜仪技术，采用整体紧凑的MEMS（微电机系统）技术的新型测斜探头，拥有无与伦比的精度、高热稳定性和环境耐久性。另外，内置的24位A/D转换器保证了数据的高分辨率、免除了噪声干扰，因此提高了整个系统的测试精度，这些都是其他测斜仪没有的性能。INDEGEO-IN1000型活动式数字测斜仪的数据采集使用大屏高精度安卓平板电脑作为读数仪，具有友好用户界面，操作简便，8G以上内存，存贮量巨大。

INDEGEO-IN1000型活动式数字测斜仪系统比普通测斜仪更轻便，一个操作人员即可完成现场测试工作。

       二、应用领域：

INDEGEO-IN1000型活动式数字测斜仪用于土石坝、水坝、岩土边坡、建筑基坑、堤防、地下建筑工程、港务工程、打桩等引起的土体内部水平位移的测量变形。测斜管安装在垂直测斜孔内，测斜孔穿过可能的滑移区域直到稳定的土体内。

INDEGEO-IN1000型活动式数字测斜仪放置于测斜管中，第一次测量建立了测斜管的初始轮廓。通过将后续测量与初始测量进行比较，数据的变化及轮廓的改变，说明发生了土体移动，并能得出土体位移的大小。

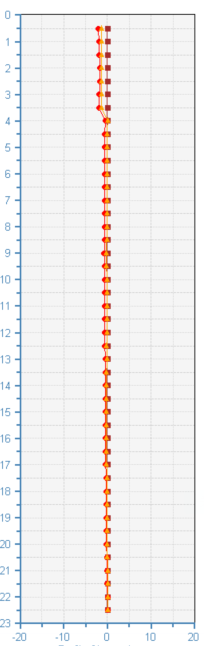

将测斜仪数据绘图，可以更直观地显示土体移动的大小、方向和速率。

      三、仪器特点：

1、 先进、轻便、抗震的微电子机械系统(MEMS)数字式双轴测斜探头。

2、 运用支持安卓平板电脑作为读数仪。

3、 无线蓝牙传输，因而读数仪不需要与电缆相联接。

4、 空间大，可以贮存上百万的读数。

5、 贮存起来的测斜数据可以下载进行数字、图表分析。

6、 数据可即时通过无线网络发送。

7、 中英文操作菜单，操作极其简单。

8、专配独有的后处理数据软件，大大的节省了工作人员的处理数据时间。

      四、仪器技术参数：

    1、INDEGEO-IN1000型活动式数字测斜仪MEMS双轴探头技术参数：

    测斜传感器：双MEMS传感器      测轮距：500mm

    量程：±30°                       分辨率：0.005mm

    重复性：±0.003°                  工作温度：-40~70℃

    材质：不锈钢                     数据稳定时间：小于1秒钟。

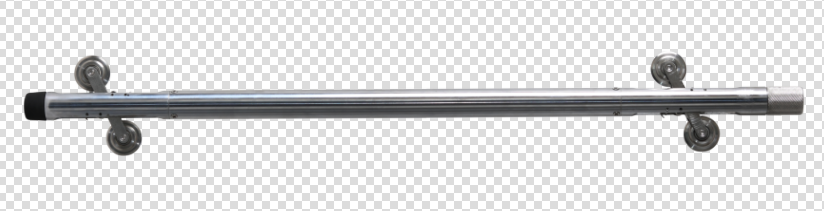

       探头的优点：INDEGEO-IN1000型活动式数字测斜仪的探头具有最短的基本长度，更短长度的探头和质量更优的测轮，使INDEGEO-IN1000型活动式数字测斜仪探头与测斜管导槽能够吻合紧密，在测斜管里进行测试时，可以通过比其他测斜仪更小的曲率半径而不会被卡住，更保证测试数据的准确度。探头内有微控制器负责管理数据采集、精确的数字化校对以及每个有效数据的快速确认。

    2.数据采集器及数据采集软件：INDEGEO-IN1000型测斜仪系统由轻巧方便的带Android（安卓）系统的平板电脑及运行于Android的数据采集软件组成。能够支持高分辨率的显示、触屏操作和完全的互联网连接。中英文操作菜单，操作简单。

    测试屏幕：大号的易于读取的字符。显示当前深度、上次记录的深度、以mm单位显示的Ａ轴与Ｂ轴读数、校验和进度条。记录按钮提示用户等待、点击或上拉电缆等指令。软件可建立测斜孔数据库，管理测斜孔数据，生成图表和报告，并提供了高级方法来识别与校正误差。以高分辨率绘制校验图、轮廓图、相对于初始数据的变化图以及相对于上次的变化图。

    数据传输：测斜数据可以用电子邮件方式，或者联USB口传输到PC机上。

3、控制电缆及蓝牙电缆绞盘：

控制电缆：INDEGEO-IN1000型活动式数字测斜仪控制电缆在每隔一个深度间隔上有大标签，因而方便读出深度。每0.5m有一个深度标签，在每1m的位置上有深度数字标签，深度从探头的顶部测轮开始。4芯高强度凯夫拉电缆，采用复合聚亚安脂（特弗珑纤维增强）材料做成，坚固耐用，轻巧灵便。电缆接头采用高强不锈钢，联接处采用高强特殊聚氨酯橡胶装置，强度高，防水效果好。

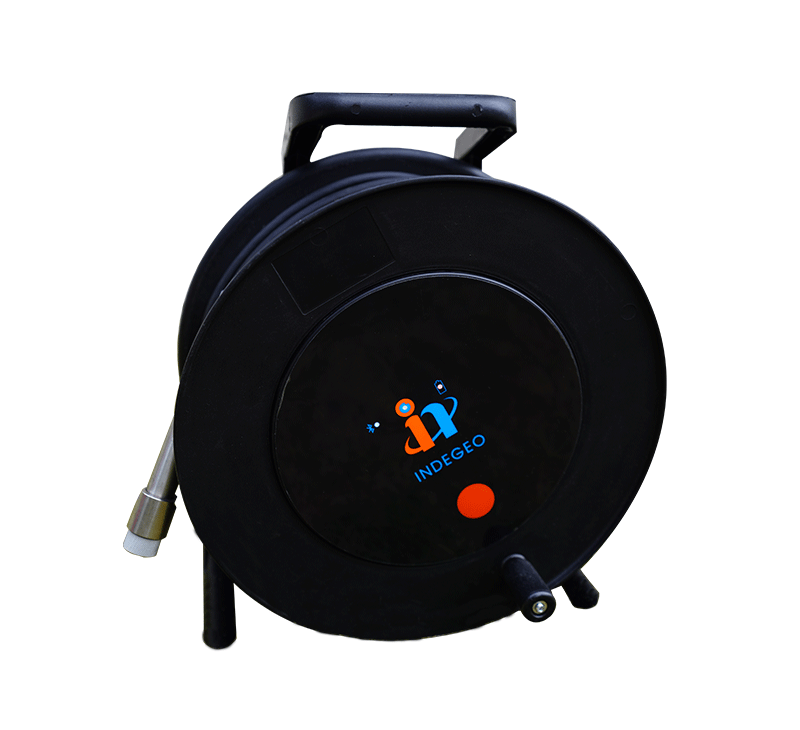

蓝牙电缆绞盘：电缆绞盘内带微处理器，贮存了探头的标性参数，因此作测斜工作时，可以用不同的平板数据采集器。内置蓝牙发射装置，测试的数据直接通过蓝牙传输到数据采集平板电脑上。探头数据采集、传输均由蓝牙电缆绞盘中的电池供电，完全充电一次约需4小时，可以连续工作长达40小时。

五、测试操作

    INDEGEO-IN1000型活动式数字测斜仪的优点体现在传感器技术和移动计算方面，从而使测量操作简便。

   开始测量时，从读数仪显示的列表中点击测斜孔。

   在每个测量深度上，读数仪在数据稳定时给出提示，准备记录数据。记录读数后，向上将电缆拉到下一格深度时，读数自动存储在读数仪的存储器中。

   如果测量因为某些原因中断，只要在相同深度上点击来继续测量，就不会丢失数据。

   通过在高分辨率的显示屏上绘制校验和图、轮廓图或变化图，可以评价已完成的测量。

六、INDEGEO-IN1000型测斜仪后处理软件

INDEGEO-IN1000型测斜仪软件的功能是建立数据库，管理测斜仪数据，生成图表和报告。INDEGEO-IN1000型测斜仪能兼容Windows XP 及其最新版本的 Windows 操作系统上。能完成生成日报表、累计报表，曲线对比图的报告，数据处理包括绘制深度-位移曲线、生成报表和进行数据对比，极大地节省了工作人员的处理数据时间，方便生成图表报告
